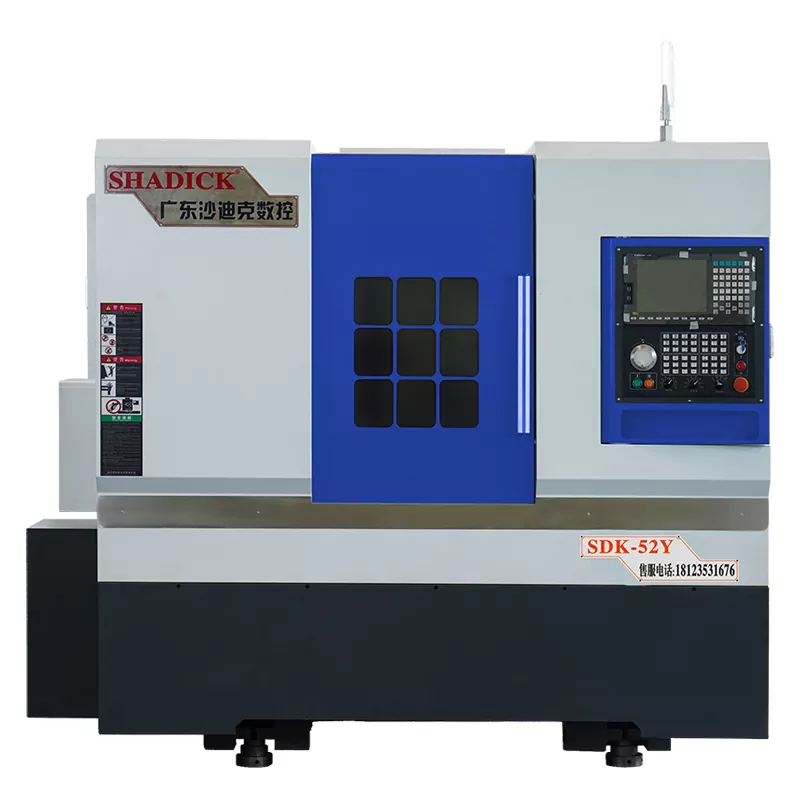

Interpolert Y-aksen Turn-Mill Compound CNC Machine Tools

Den interpolerte Y-aksen Turn-Mill Compound CNC Machine Tools, som en avansert modell i serien med dreiebenk-kompleks-maskiner, utnytter sin unike prosesseringsmetode, som kombinerer den fleksible for-og-AFT-bevegelsen av x-aksen med den presise vertikale forskyvningen av Y-aksen, for å oppnå effektiv integrering av multiprocess-maskinering. Denne innovative designen forbedrer ikke bare betydelig produksjonseffektiviteten, men samsvarer også sømløst med de presserende kravene til moderne produksjon for effektiv produksjon og høy kvalitet.

Send forespørsel

produktbeskrivelse

Våre interpolerte Y-aksen Turn-Mill Compound CNC-maskinverktøy er utstyrt med importerte lineære guider med høy presisjon, rulleskruer og presisjonslager.

Den utnytter de største fordelene med fire -akse -kobling av kraftig skjæring og høy stivhet.

Dette er en maskinmaskin-maskineringsmaskin med en interpolert y-aksen krafttårn og bakløpssenter, en ny modell som erstatter den rette y-aksemaskinen.

Det programmerbare hydrauliske Tailstock Center gjør det mulig for en nøkkeldrift å utvide eller trekke seg tilbake, noe som letter enkel klemmestykke. Den har to-trinns kontroll (rask og langsom).

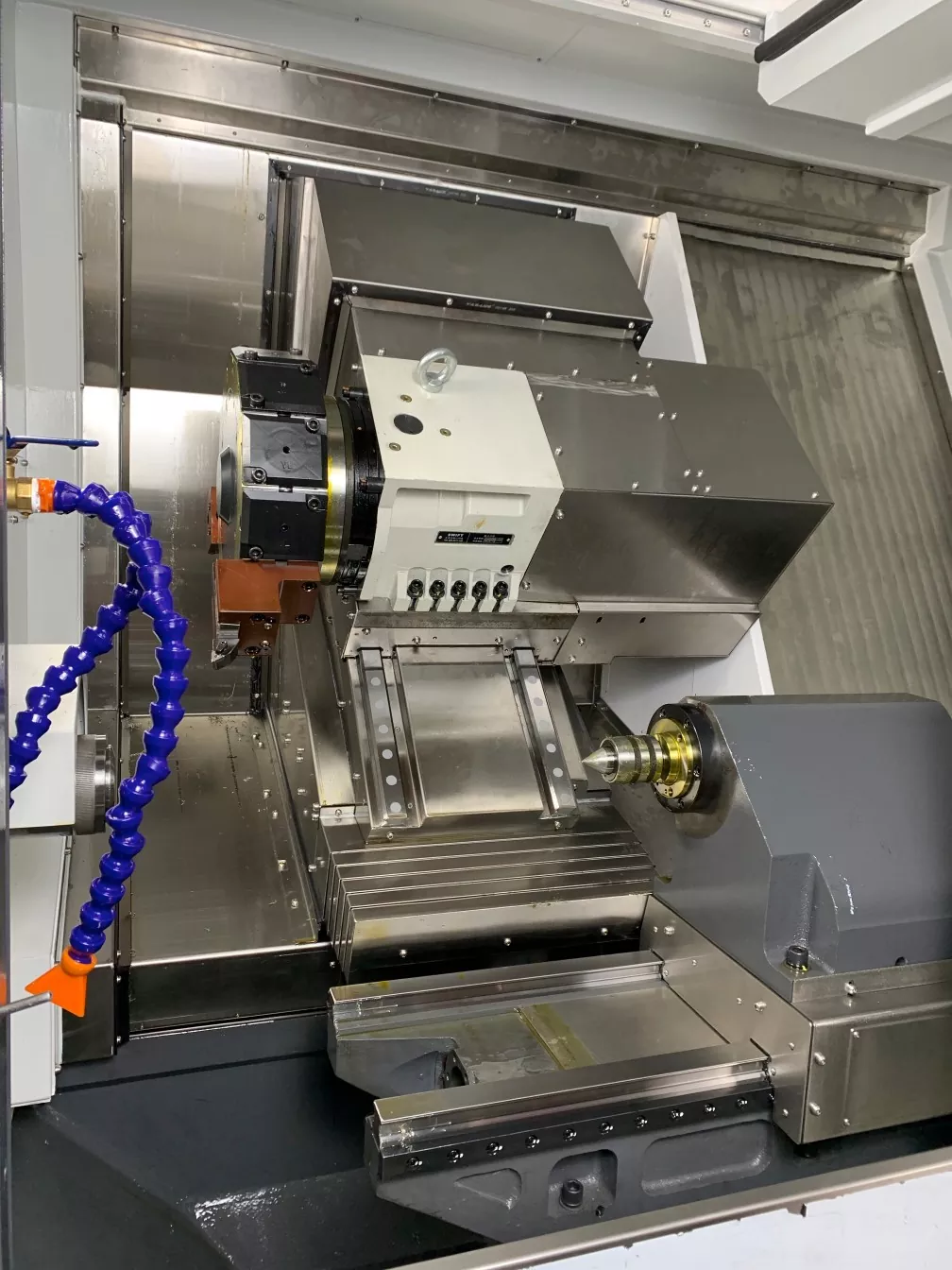

Krafttårnet brukes til å bearbeide høye stivhetsdeler, og det interpolerte y-aksen krafthodet kan brukes i kombinasjon med svingforbindelsesfunksjonen til maskinkompleksdeler.

Sengen til maskinverktøyet vedtar en høy-lavt jernbanedesign med et vinkelforhold på 15:30 grader, noe som effektivt kan sikre at maskinverktøyet ikke vil deformeres under langvarig drift, og det har god stivhet og sterk stabilitet.

Produktparameter （Spesifikasjon）

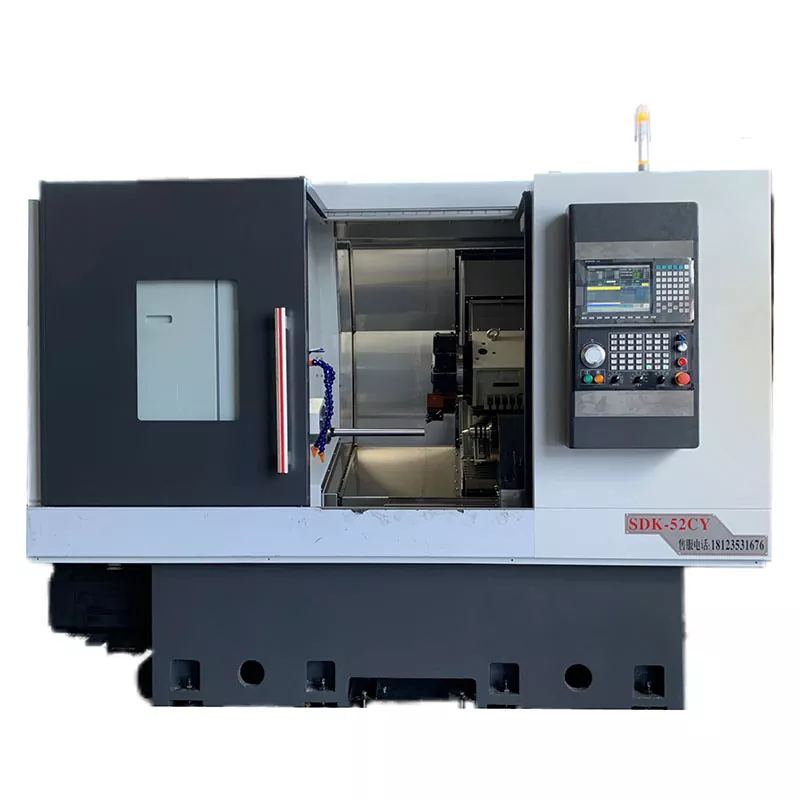

Behandlingskapasitet	52cy
Spinn sengekroppen	Φ600
Den største diameterbehandlingen	Φ350
Spindel
Spindel nese	A2-6
Bar blenderåpning	Φ52
Spindelhastighet	0-4500
Mekanisk presisjon
Gjenta posisjoneringsnøyaktighet	± 0,005
Spindelskyting	≤0,005/100mm
Spindel Taper	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/Z Axis hurtig bevegelseshastighet	24m/min
Halesete
Spesifikasjon av Tailstock -ermet	Mo's 4#
Halesete	500mm
Halsete bevegelsesmetode	glidebryteren
Topp avstand fra Chuck	630mm
Halesetetrykkområde	5-20 kilo
Topp reiserute	120mm
Halesetestruktur	Presisjonshylse type
Aksial hjerneslag
X-aksen reisradius	260mm
Z-aksen hjerneslag	620mm
Y-aksen hjerneslag	﹢ 60mm﹣68mm
Motorisk kraft
Spindel (servo) og motor	11kw
X akse (servo) og motor	3.1kw
Z Axis (Servo) og Motor	3.1kw
Y Axis (Servo) og Motor	2.4kw
Krafthodemotor	5.5kw
flush
flush	BMT55
Annen
Vekt	5000 kg
Mekaniske dimensjoner	290019502100

Produktfest og applikasjon

Interpolert Y-aksen Turn-Mill Compound CNC Machine Tools er mye brukt i forskjellige produksjonsindustrier, spesielt i behandlingen av høy presisjon og komplekse deler som dockinginnsatser, bildeler, medisinsk utstyr, etc., som har betydelige fordeler. I tillegg kan det også brukes til å behandle deler med komplekse geometriske former, forskjellige størrelser og høye presisjonskrav, for eksempel sylindriske overflater, koniske overflater, tråkkede overflater, sfæriske overflater og andre typer roterende overflater.

Produksjonsdetaljer

Den blir drevet og kontrollert av en skruestang og en servomotor. Programinstruksjonene for bevegelse og skyvekraft kan settes, og operasjonen er enkel.

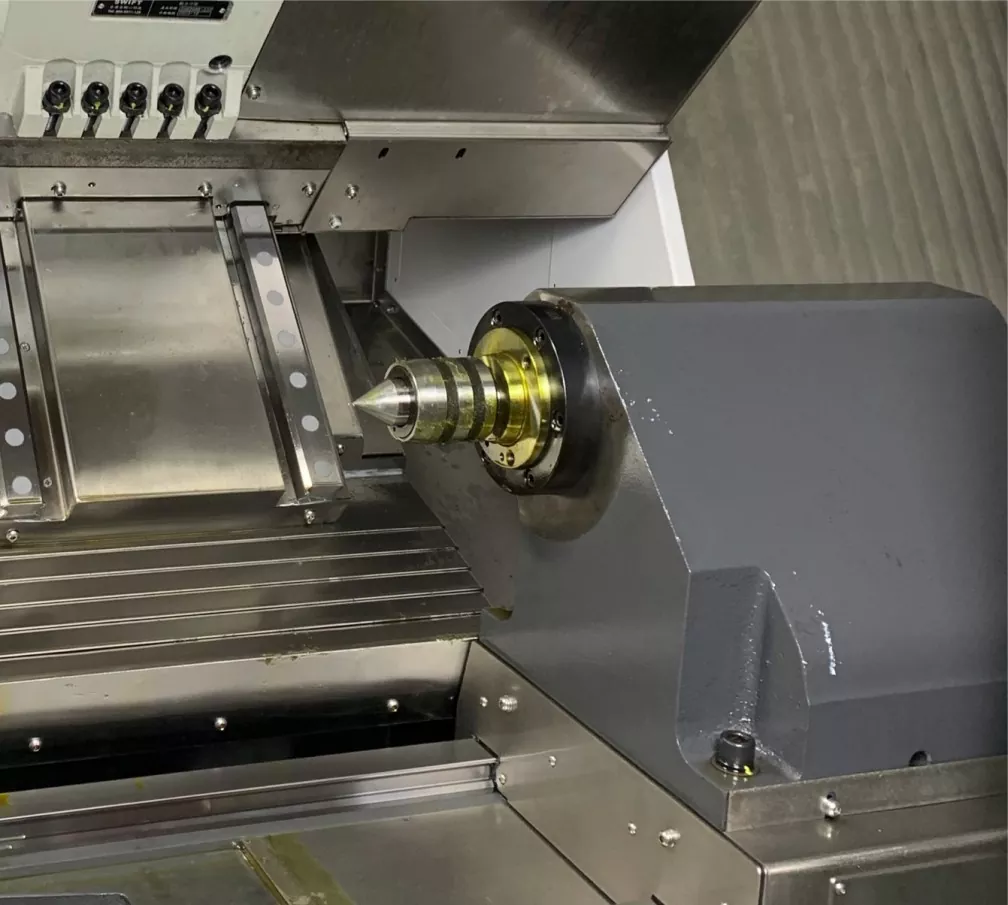

Den vedtar utformingen av en programmerbar hydraulisk halestokk, noe som gjør det lettere å sikre rundhet og konsentrisitet når du behandler ultra-lange og slanke akseldeler.

Den programmerbare hydrauliske halestokken kan kontrollere den fremover, bakoverbevegelsen og stoppingen av baklokken gjennom M-koder og K-koder. Videre gir det mulighet for vilkårlig justering av trykket. Det er enkelt, praktisk, trygt og pålitelig.
