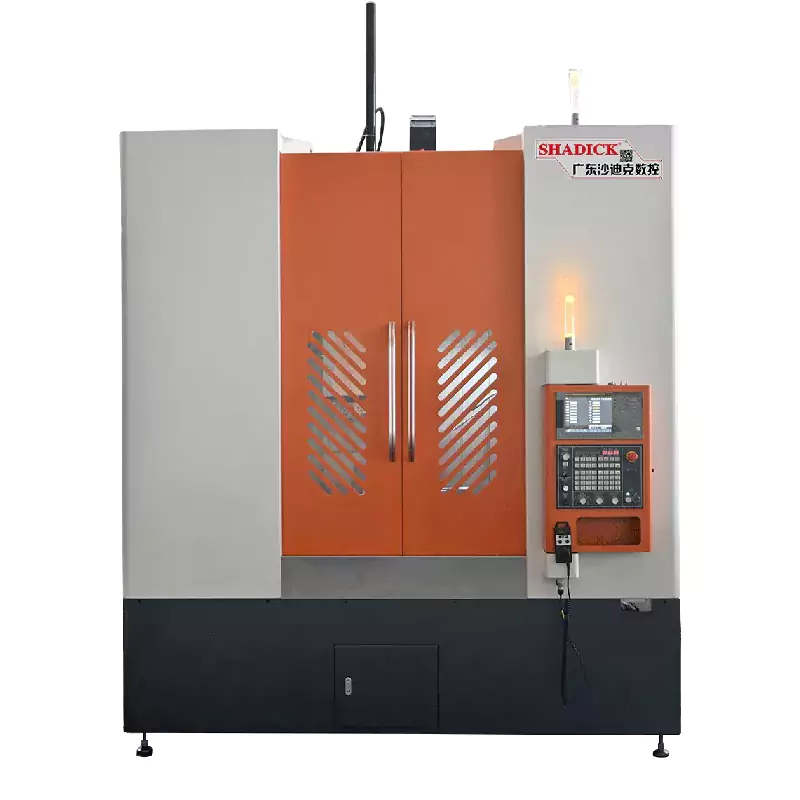

80 vertikale CNC -maskinverktøy

De 80 vertikale CNC-maskinverktøyene er utstyrt med multiaksekontroll, som fleksibelt tilpasser seg de mangesidige maskinbehovene til komplekse arbeidsstykker. Arbeidsbenkenposisjonen er intuitiv, programmeringen er enkel, og det er praktisk for operatører å utføre maskineringsoperasjoner og programjusteringer. Den kan håndtere en rekke materialer, inkludert metaller, ikke -metaller, etc., for å dekke behandlingsbehovene til forskjellige bransjer.

Send forespørsel

produktbeskrivelse

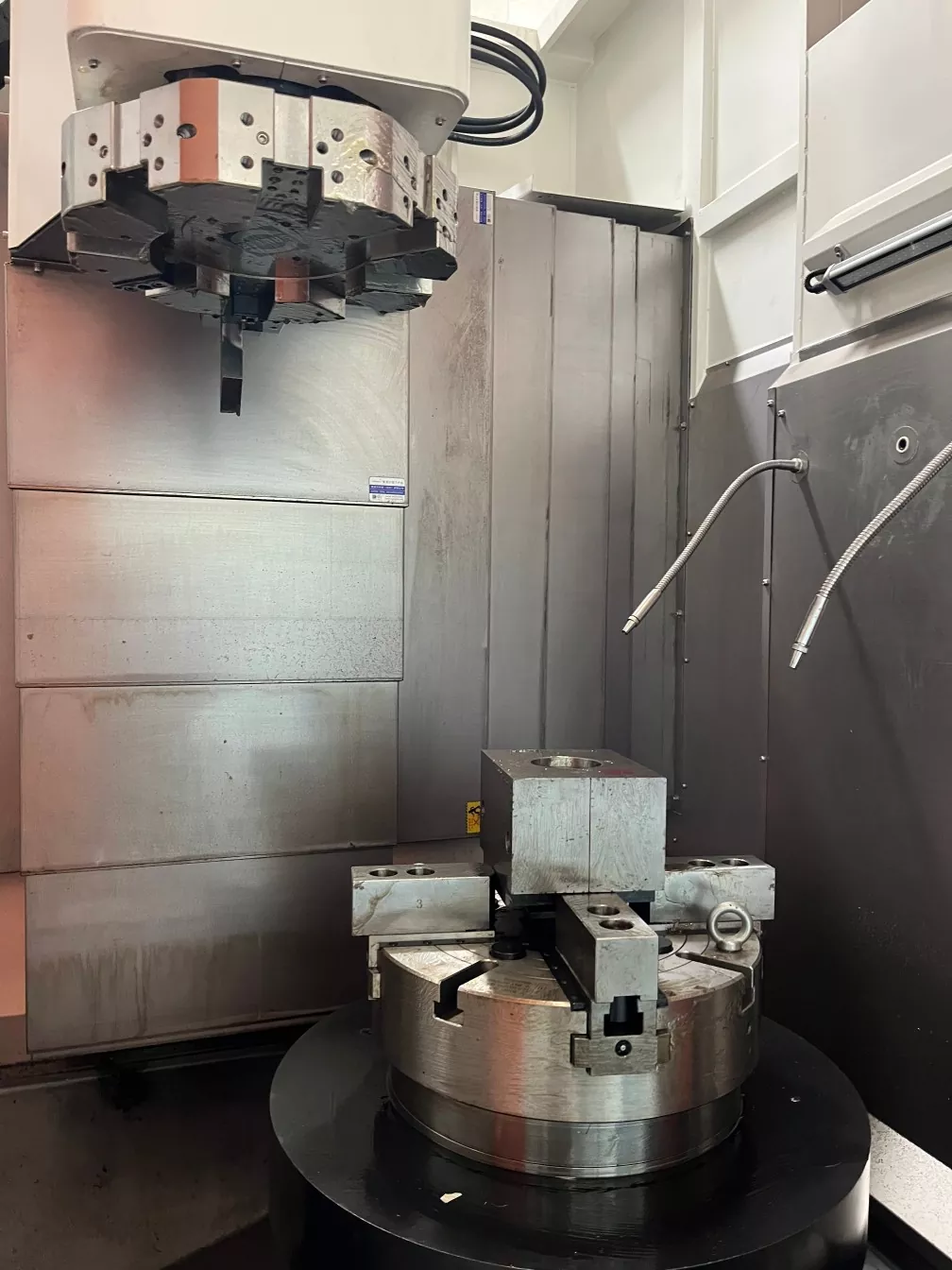

Stabil prosessering: Arbeidsstykket er naturlig plassert av tyngdekraften, og gir en stabil skjærering for å sikre prosessering med høy presisjon. Sammen med den tyske Schott -turret har 80 vertikale CNC -maskinverktøy høy presisjon, presis posisjonering og sterk stivhet.

Begge aksene (XZ) bruker tunge rullespor på 55 mm og skruestenger på 50 mm, støttet av seks tunge glidebrytere

Egnet for prosesseringsdeler med store ytre diametre og tunge vekter.

Maskinverktøybasen er nesten firkantet, med høy stivhet, noe som reduserer påvirkningen av deformasjon og bevegelse.

Produktparameter （Spesifikasjon）

Behandlingskapasitet	LC60	LC80
Spinn sengekroppen	Φ700	Φ850
Den største diameterbehandlingen	Φ600	Φ800
Spindel
Spindel nese	A2-8	A2-11
Bar blenderåpning	Φ86	Φ60
Spindelhastighet	0-2000
Mekanisk presisjon
Gjenta posisjoneringsnøyaktighet	± 0,008
Spindelskyting	≤0,008/100mm
Spindel Taper	≤0,008/100mm
X, Z Crosshair	≤0,008/100mm
X/Z Axis hurtig bevegelseshastighet	24m/min
Aksial hjerneslag
X-akset hjerneslag	500mm
Z-aksen hjerneslag	750mm
Motorisk kraft
Spindel (servo) og motor	15kw
X akse (servo) og motor	2.9kw
Z Axis (Servo) og Motor	2.9kw
flush
flush	8 arbeidsstasjoner med 380 verktøyskuffer
Annen
Vekt	9000 kg	11000 kg
Mekaniske dimensjoner	245023302650

Produktfest og applikasjon

Tunge og store deler prosessering, for eksempel sjakter, tannhjul, hjulnav osv., Er mye brukt i bransjer som tung maskinproduksjon, gruvedrift og oljeutvinning. Felt som krever høy presisjon, for eksempel romfartskomponenter, krever ekstremt høy maskineringsnøyaktighet og overflatekvalitet. Produksjon av store former og utstyrskomponenter: Å møte de komplekse formene og kravene til høy presisjon av store komponenter som muggproduksjon og kraftproduksjonsutstyr.
