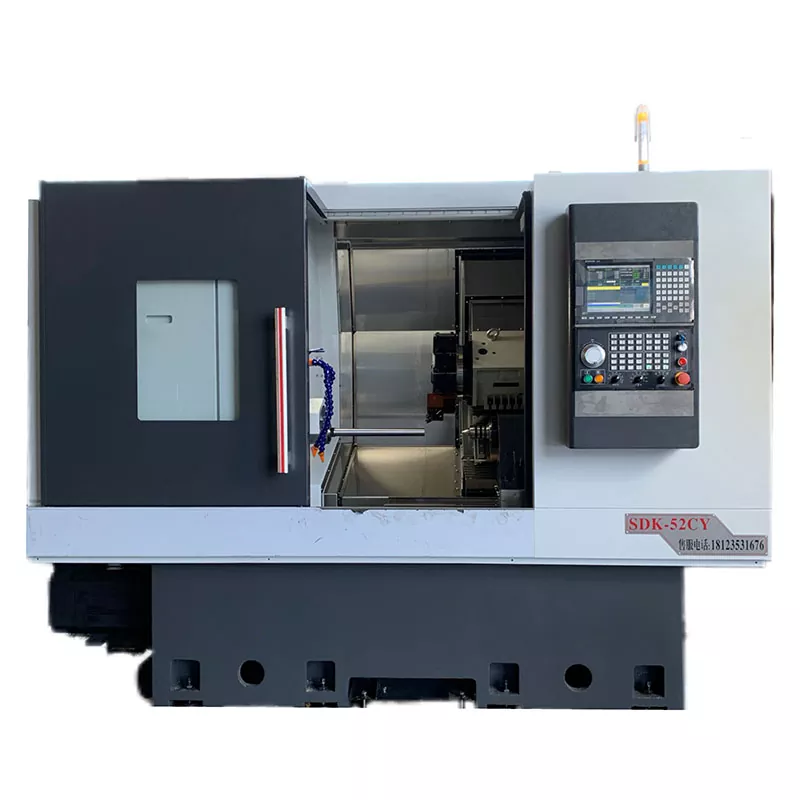

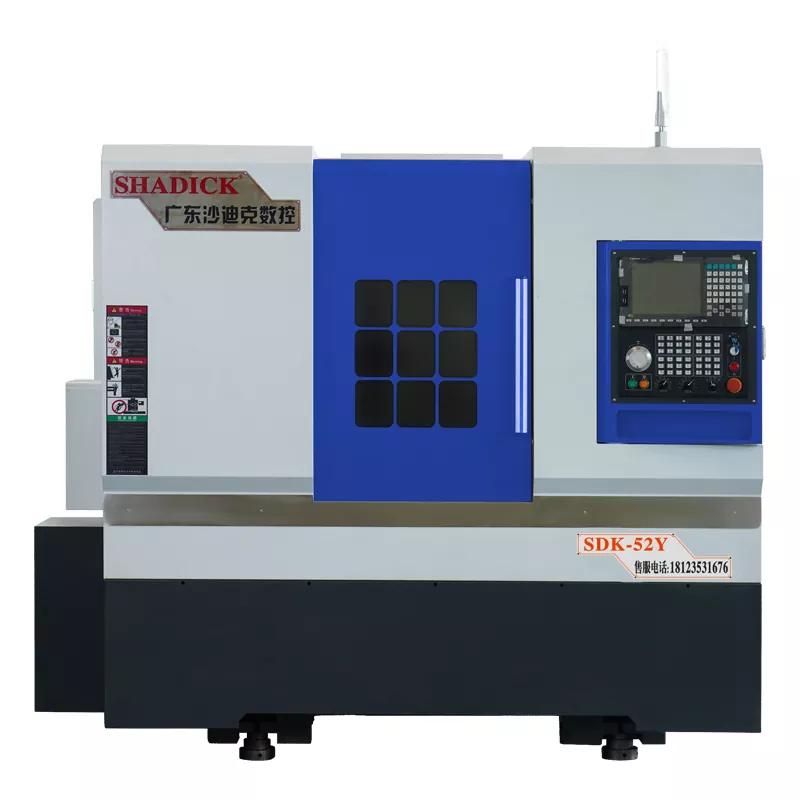

52-tailstock turn-mølle kompositt CNC-maskin

Shadick 52-Tailstock Turn-Mill Composite CNC Machine kan være fleksibelt konfigurert med vanlig eller programmerbar hydraulisk halestokk i henhold til kundebehov. Vanlig hydraulisk halestokk er enkel å betjene, men fleksibiliteten og nøyaktigheten er begrenset; Den programmerbare hydrauliske halestokken er derimot avhengig av avansert programmeringskontroll for å oppnå høy presisjon og fleksibel maskinering, og oppfyller komplekse krav.

Send forespørsel

produktbeskrivelse

Krafttårnens Y-aksen til Shadick 52-Tailstock Turn-Mill Composite CNC-maskin styres av 4 lineære guider eller doble herdede guider, noe som forbedrer presisjon og høy stivhet betydelig.

Den er utstyrt med en programmerbar hydraulisk halestokk. Med bare en trykk på en knapp, kan du utvide eller trekke bakhalstokken, noe som gjør det enkelt å klemme arbeidsstykkene. Den har to-trinns kontroll (rask og langsom).

Den har funksjonen til bearbeiding av fire akseforbindelser for sving, fresing, boring, tapping, etc., og kan fullføre boring og tappe på akselendene av deler.

Krafttårnet kan brukes til å maskinere høye rigiditetsdeler. Det sanne y-aksen krafthodet kan kombineres med svingforbindelsesfunksjonen til maskinkompleksdeler.

Den kan utføre store presisjonsbearbeidinger på stål og rustfritt ståldeler, samt boring og tappe på skaftets ender. Maskinen med en halestock kan behandle deler av lang aksel.

Det er en elektroverktøyfunksjonsmodul på siden som kan utføre funksjoner som boring, tapping og frese leiligheter, noe som muliggjør presis boring og fresing av forskjellige akseldeler.

Krafthodemotoren har en kraft på 5,5 kW og er utstyrt med et selvstendig kjølesystem. Den maksimale rotasjonshastigheten kan nå 8000 revolusjoner per minutt. Den kan utføre 24-timers maskinering uten å overopphetes eller utløse en alarm.

Produktparameter (spesifikasjon)

Behandlingskapasitet	52y
Spinn sengekroppen	Φ500
Den største diameterbehandlingen	Φ350
Spindel
Spindel nese	A2-6
Bar blenderåpning	Φ52
Spindelhastighet	0-6000
Mekanisk presisjon
Gjenta posisjoneringsnøyaktighet	± 0,005
Spindelskyting	≤0,005/100mm
Spindel Taper	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/Z Axis hurtig bevegelseshastighet	24m/min
Halesete
Spesifikasjon av Tailstock -ermet	Mo's 5#
Halesete	420mm
Halsete bevegelsesmetode	glidebryteren
Topp avstand fra Chuck	450mm
Halesetetrykkområde	5-20 kilo
Topp reiserute	120mm
Halesetestruktur	Presisjonshylse type
Aksial hjerneslag
X-akset hjerneslag	260mm
Z-aksen hjerneslag	520mm
Y-aksen hjerneslag	± 45mm/± 50mm
Motorisk kraft
Spindel (servo) og motor	11kw
X akse (servo) og motor	3.1kw
Z Axis (Servo) og Motor	3.1kw
Y Axis (Servo) og Motor	2.4kw
Krafthodemotor	5.5kw
12- Stasjonens krafttårn (BMT45)	King CNC fra Taiwan, Kina
Power Head 0 - grad	2
Power Head 90 - grad	2
Annen
Vekt	3700 kg
Mekaniske dimensjoner	285017802040

Produktfunksjon og applikasjon

Turn-Mill Compound Machine Tool har iboende høy effektivitet og multifunksjonalitet. Den er i stand til å fullføre en rekke maskineringsoppgaver i en enkelt klemming, noe som gjør det veldig egnet for produksjonsindustriene som krever effektiv produksjon. Det er aktuelt for maskinering av langaks i bransjer som bildeler, overføringsindustri og vindkraftproduksjon.

Produksjonsdetaljer

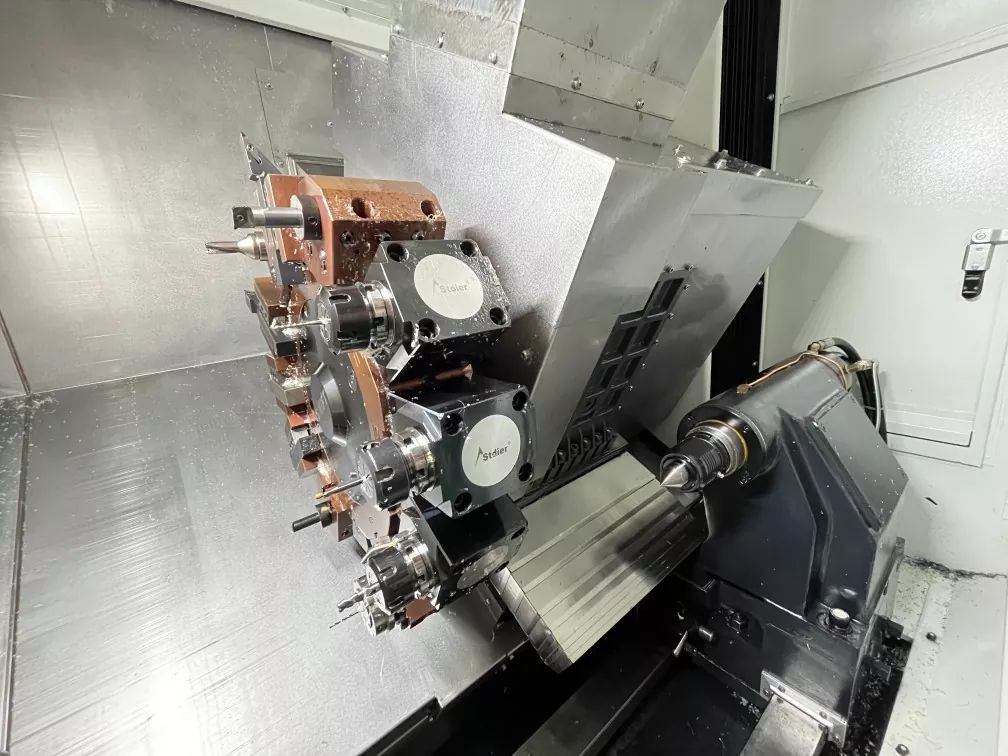

52-Tailstock Turn-Mill Composite CNC Machine Intern struktur av maskinverktøy ， BMT55 Servo-drevet tårn forbedrer påliteligheten av indeksering og sikrer den høye stivheten under fresing.
