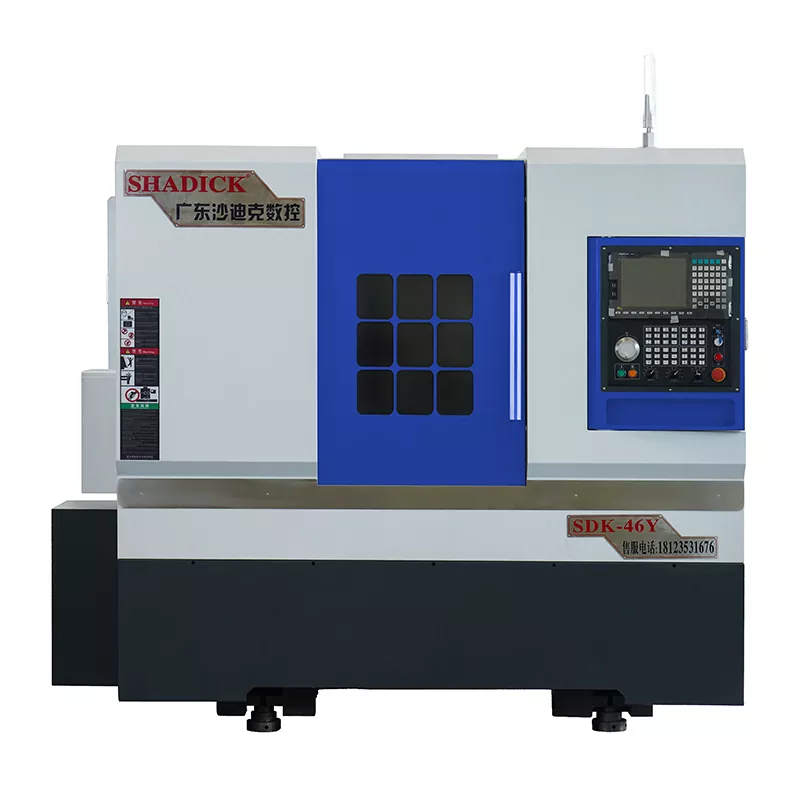

46-vending og fresing av CNC-maskinverktøy

Shadick tilbyr ikke bare high-end 46-vending og fresing av CNC-maskinverktøy, men utmerker seg også i tilpassede tjenester. Vårt tekniske team vil nøye utforme prosessstrømmen, konfigurere verktøy og planlegge automatiseringsløsninger basert på de spesifikke behovene til hver kunde, og virkelig gi en "one-stop" -løsning for alle kunder. Å velge Shadick betyr å velge en produksjonspartner som kan oppnå effektiv og bekymringsfri drift.

Send forespørsel

produktbeskrivelse

Våre 46-vendende og fresende sammensatte CNC-maskinverktøy bruker ekte Y-aksen krafttårnkontroll for å utføre kompleks delbearbeiding.

Hver akse er utstyrt med importerte lineære guider med høy presisjon, rulleskruer og presisjonslager.

Den kan utføre storskala presisjonsbearbeiding av ståldeler og rustfritt stål, samt boring og tapping av skaft ender.

Y-aksen til den direkte koblede krafttårnet vedtar 4-ledningsskinne/dobbel hard jernbanekontroll, noe som forbedrer presisjon og høy stivhet kraftig.

Produktparameter （Spesifikasjon）

Behandlingskapasitet	46y
Spinn sengekroppen	Φ450
Den største diameterbehandlingen	Φ350
Spindel
Spindel nese	A2-5
Bar blenderåpning	Φ46
Spindelhastighet	0-6000
Mekanisk presisjon
Gjenta posisjoneringsnøyaktighet	± 0,003
Spindelskyting	≤0,005/100mm
Spindel Taper	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/Z Axis hurtig bevegelseshastighet	24m/min
Aksial hjerneslag
X-aksen radius	250mm
Z-aksen hjerneslag	400mm
Y-aksen hjerneslag	± 35mm
Motorisk kraft
Spindel (servo) og motor	7.5kw
X akse (servo) og motor	3.1kw
Z Axis (Servo) og Motor	3.1kw
Y Axis (Servo) og Motor	2.4kw
Krafthodemotor	5.5kw
12 - Stasjons krafttårn (BMT40)	King CNC fra Taiwan, Kina
Power Head 0 - grad	2
Power Head 90 - grad	2
Annen
Vekt	3600 kg
Mekaniske dimensjoner	273017101920

Produktfest og applikasjon

Shadick 46-vending og freseforbindelse CNC-maskinverktøy kombinerer funksjonene til en dreiebenk og et maskineringssenter. Den er spesielt designet for å håndtere produkter med høye krav til presisjon, konsentrisitet og koaksialitet. Vanligvis brukes den til å behandle reservedeler i felt som bilindustrien, luftfart og moldproduksjonsindustrien. Med en enkelt klemme kan den fullføre behandlingen av komplekse deler, forkorte produksjonstiden og redusere kostnadene.

Produksjonsdetaljer

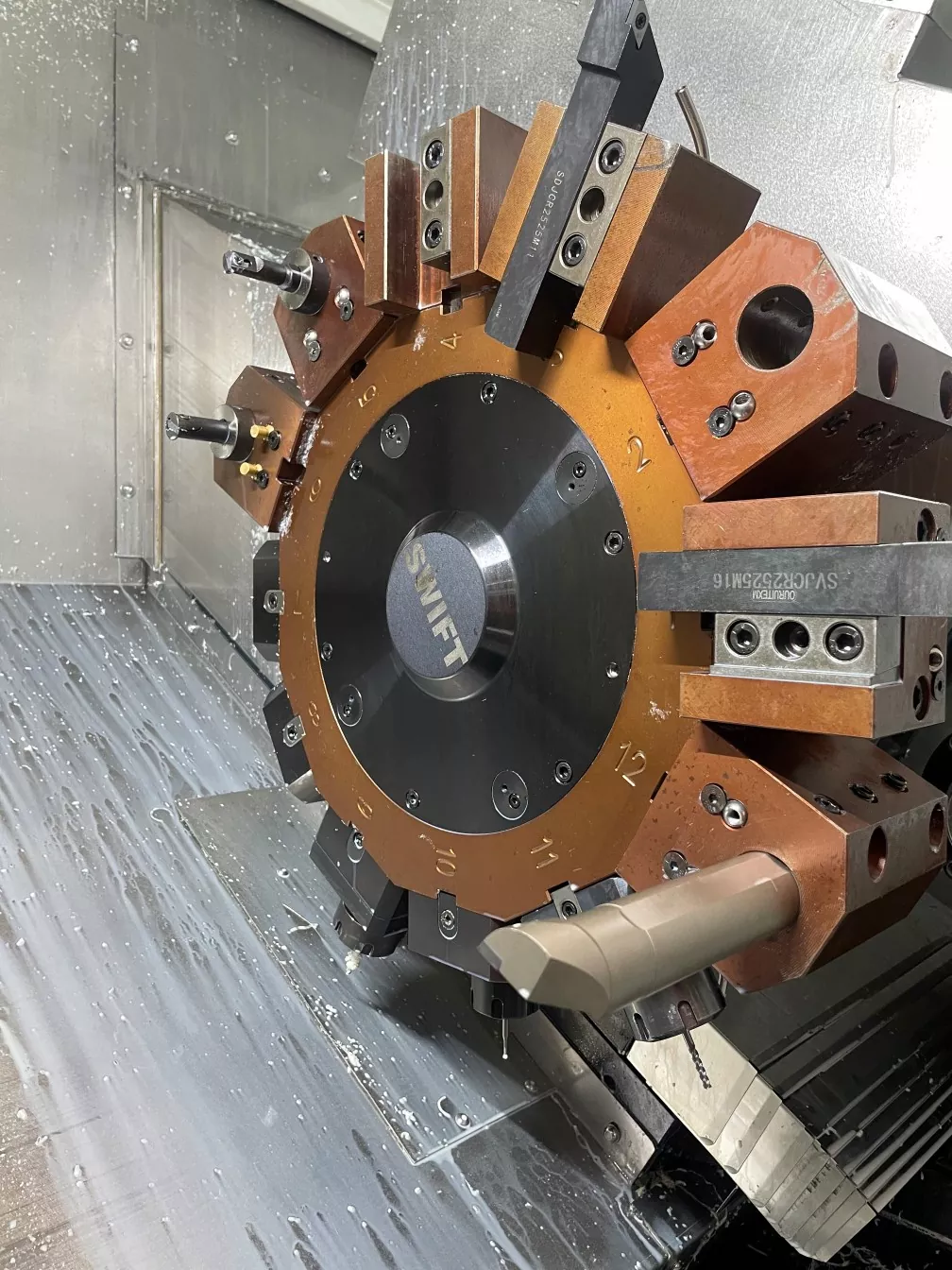

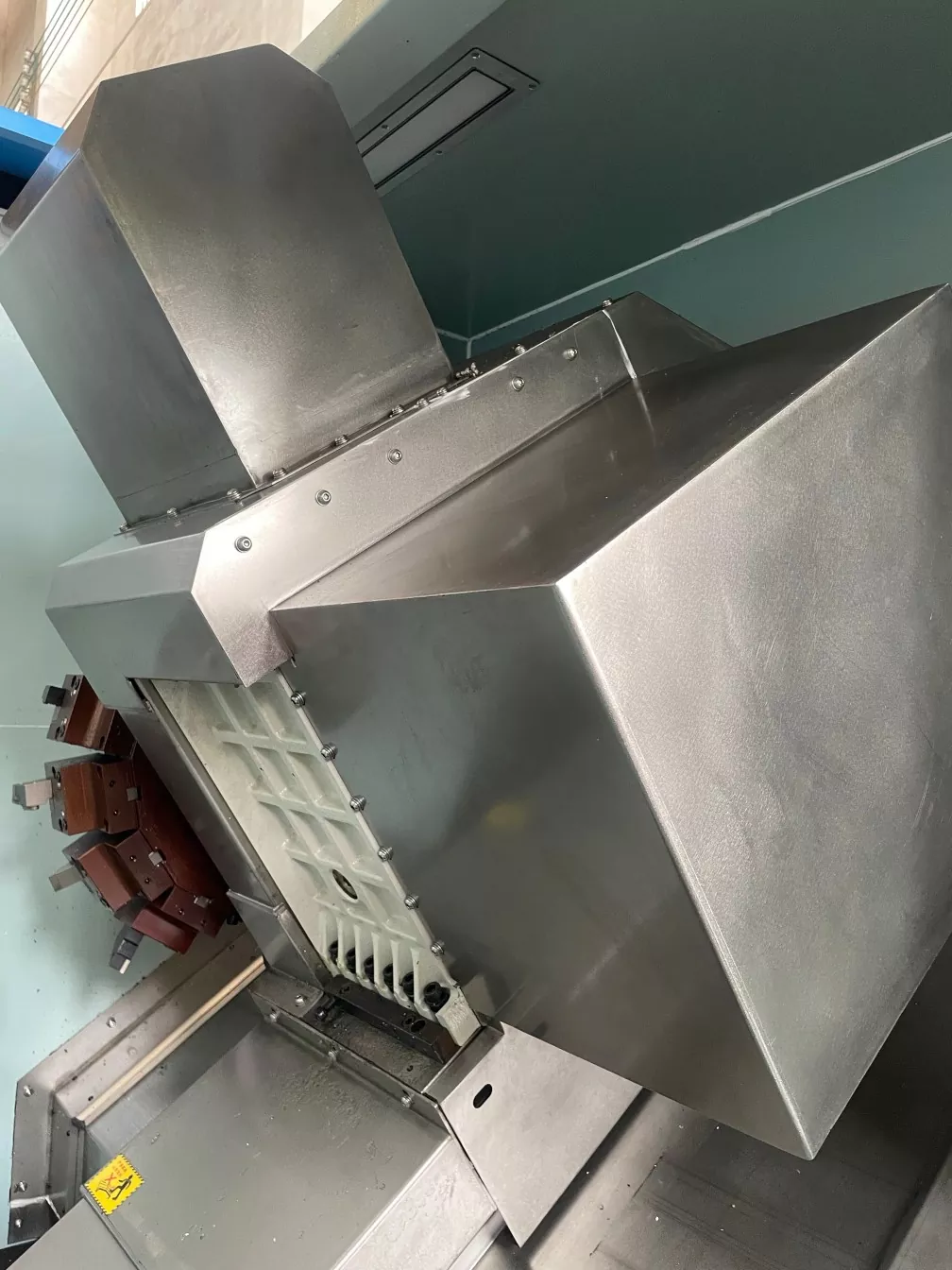

46-vendende og freseforbindelse CNC Machine Tools Intern Structure Display

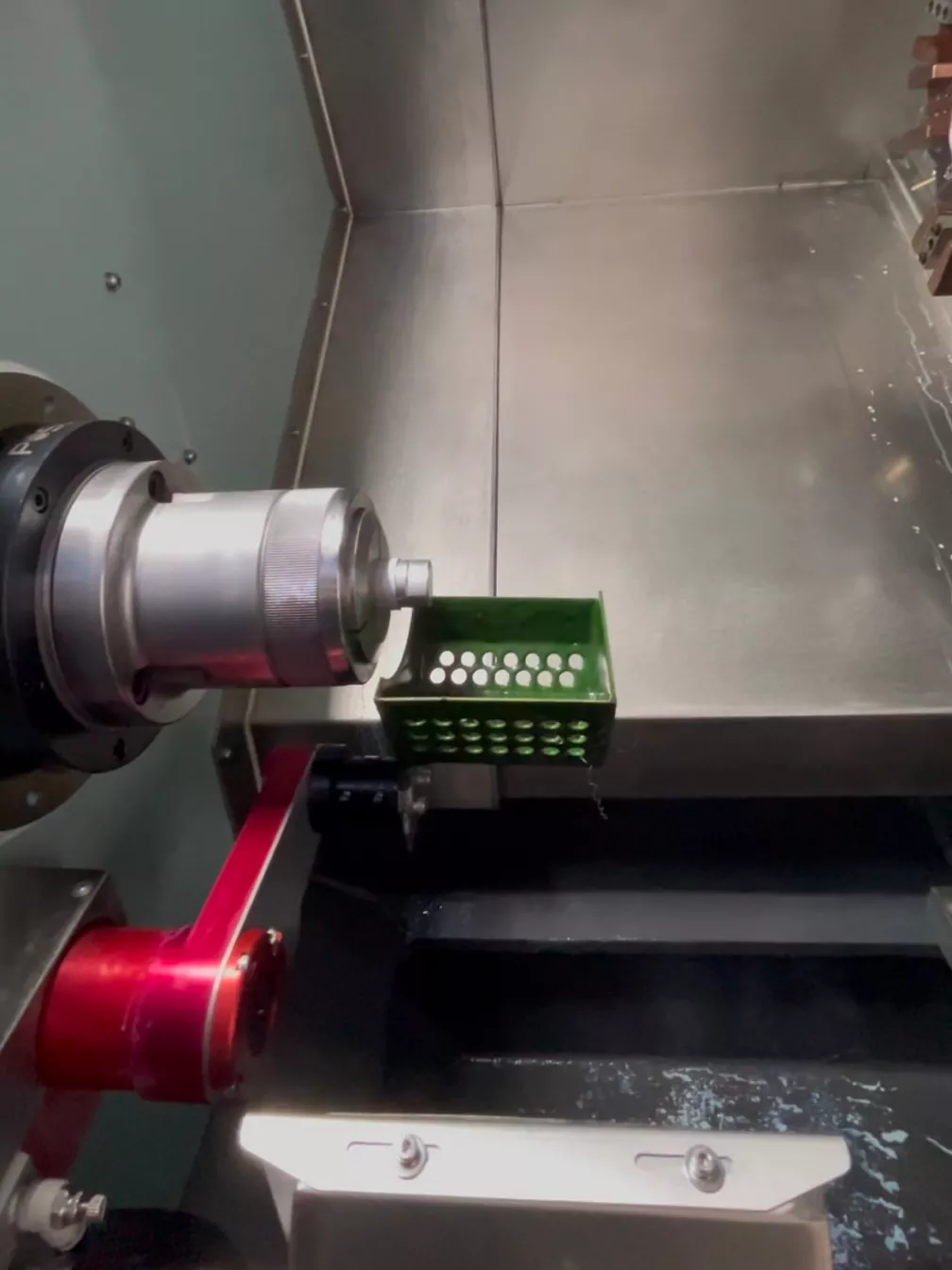

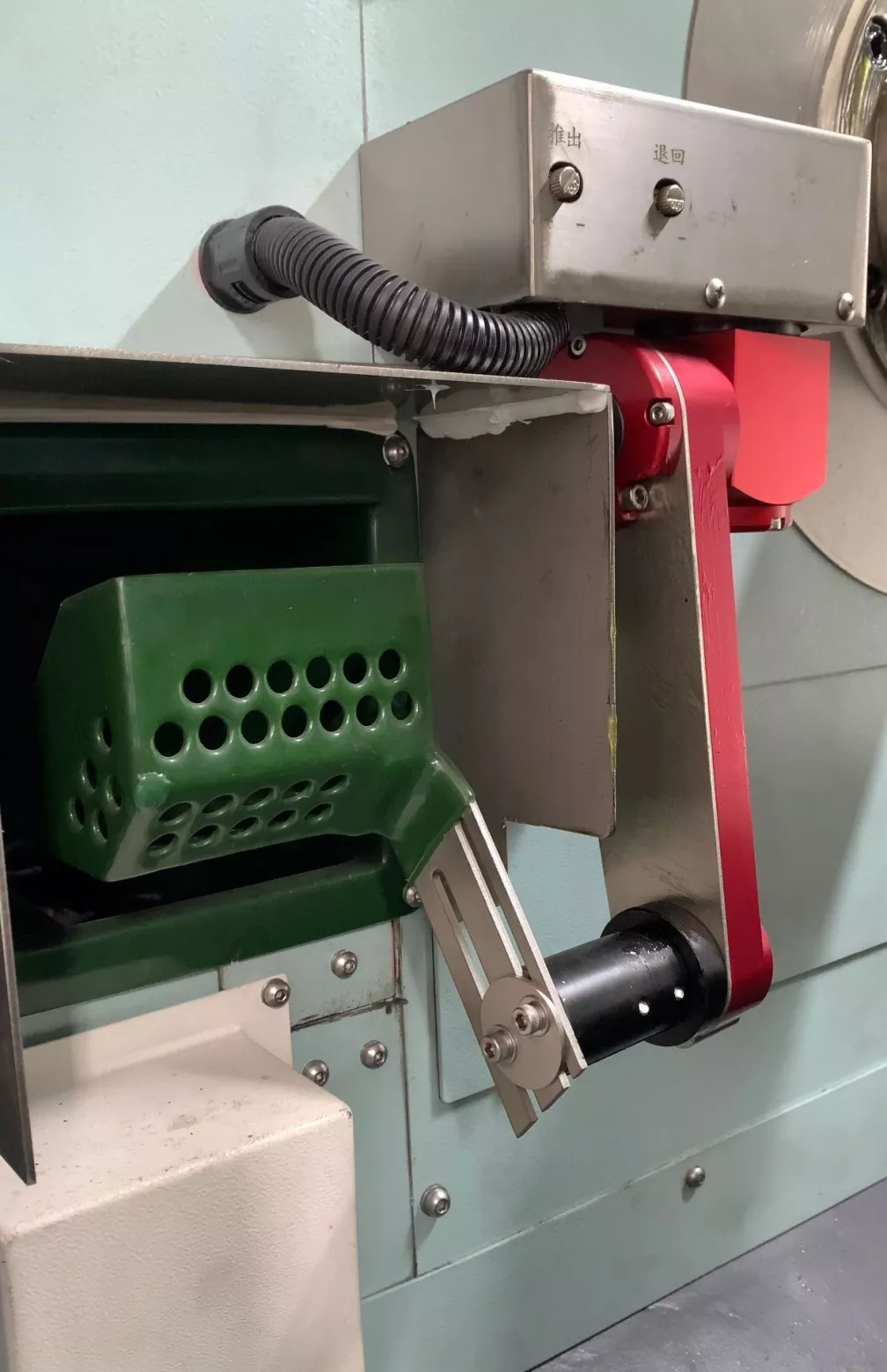

Vårt utstyr gir mulighet for valgfri installasjon av en arbeidsstykkesamler og en automatisk mater i henhold til kundenes behov, som kan spare tid og arbeidskraft, og redusere kostnadene.
