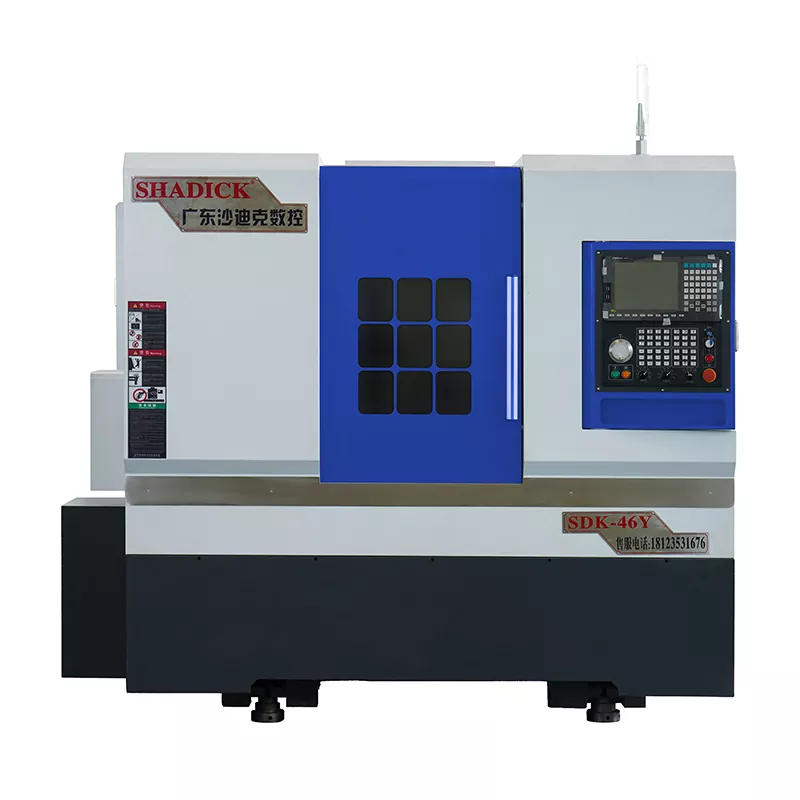

46-tailstock turn-mølle kompositt CNC-maskin

Den 46-tailstock sving-mølle CNC-maskinen er et ofte brukt utstyr i produksjonsindustrien, og kombinerer funksjonene til dreining, fresing, boring, tapping og mer, muliggjør fullføring av flere oppgaver med et enkelt oppsett. Vårt sving-senter er spesielt egnet for prosessering av komplekse deler, for eksempel slanke komponenter og intrikate buede overflater, som ofte er vanskelige å oppnå med høy effektivitet og presisjon ved bruk av tradisjonelle maskineringsmetoder.

Send forespørsel

produktbeskrivelse

46-Tailstock Turn-Mill Composite CNC-maskin kan samtidig oppnå multi-prosess-svingfabrikkfunksjoner som dreining, fresing, boring, tapping, hobbing og slotting.

Spindelens C-aksen er utstyrt med en magnetisk ringkoder med høy oppløsning, noe som muliggjør kontinuerlig indeksering (med en indekseringsnøyaktighet på opptil 0,01 grader). Det settes sammen koaksialt med maskinverktøyet for å sikre posisjonsnøyaktigheten og høy påliteligheten til C-aksen.

Den vedtar en fullstendig lukket beskyttende design, som effektivt beskytter viktige komponenter som skruer, guider og lagre. Det er estetisk behagelig, stabilt og holdbart.

Den bruker Taiwan Syntec -operativsystemet, som muliggjør rask posisjonering under høyhastighetsdrift, og effektivt forbedrer indekseringseffektiviteten og nøyaktigheten.

Produktparameter （Spesifikasjon）

Behandlingskapasitet	46y
Spinn sengekroppen	Φ450
Den største diameterbehandlingen	Φ350
Spindel
Spindel nese	A2-5
Bar blenderåpning	Φ46
Spindelhastighet	0-6000
Mekanisk presisjon
Gjenta posisjoneringsnøyaktighet	± 0,005
Spindelskyting	≤0,005/100mm
Spindel Taper	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/Z Axis hurtig bevegelseshastighet	24m/min
Halesete
Spesifikasjon av Tailstock -ermet	Mo's 5#
Halesete	370mm
Halsete bevegelsesmetode	glidebryteren
Topp avstand fra Chuck	450mm
Halesetetrykkområde	5-20 kilo
Topp reiserute	120mm
Halesetestruktur	Presisjonshylse type
Aksial hjerneslag
X-akset hjerneslag	250mm
Z-aksen hjerneslag	510mm
Y-aksen hjerneslag	± 35mm
Motorisk kraft
Spindel (servo) og motor	7.5kw
X akse (servo) og motor	3.1kw
Z Axis (Servo) og Motor	3.1kw
Y Axis (Servo) og Motor	2.4kw
Krafthodemotor	5.5kw
15- stasjonsstrømre tårn (BMT40)	King CNC fra Taiwan, Kina
Power Head 0 - grad	2
Power Head 90 - grad	2
Annen
Vekt	3600 kg
Mekaniske dimensjoner	285017802040

Produktfest og applikasjon

Turn-mølle-komplekset med Tailstock er et allsidig maskineringsutstyr som kombinerer funksjonene til å dreie og frese, og har en Tailstock-enhet for å støtte behandlingen av forskjellige arbeidsstykker. Denne 46-tailstock sving-mølle CNC-maskinens høye presisjon, høye effektivitet og evne til å behandle komplekse formede arbeidsstykker gjør den mye brukt i flere bransjer.

Produksjonsdetaljer

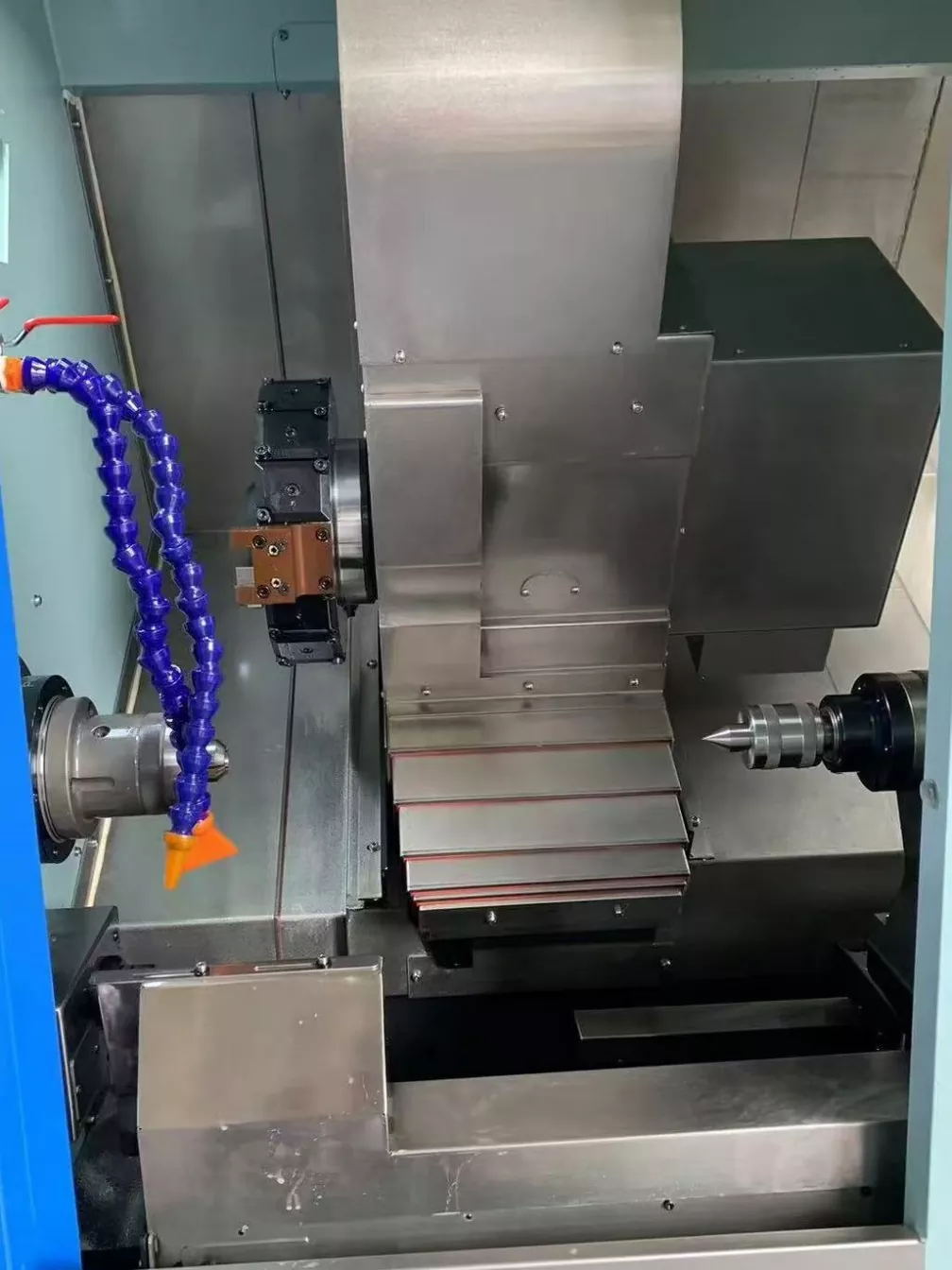

46-Tailstock Turn-Mill Composite CNC Machine Intern struktur av maskinverktøy.

15-stasjonens krafttårn kan laste inn flere verktøy. Når du maskinerer komplekse deler, er det ikke nødvendig å endre verktøyene, noe som reduserer driftsstansen forårsaket av at verktøyet endrer seg og forbedrer maskineringseffektiviteten.
