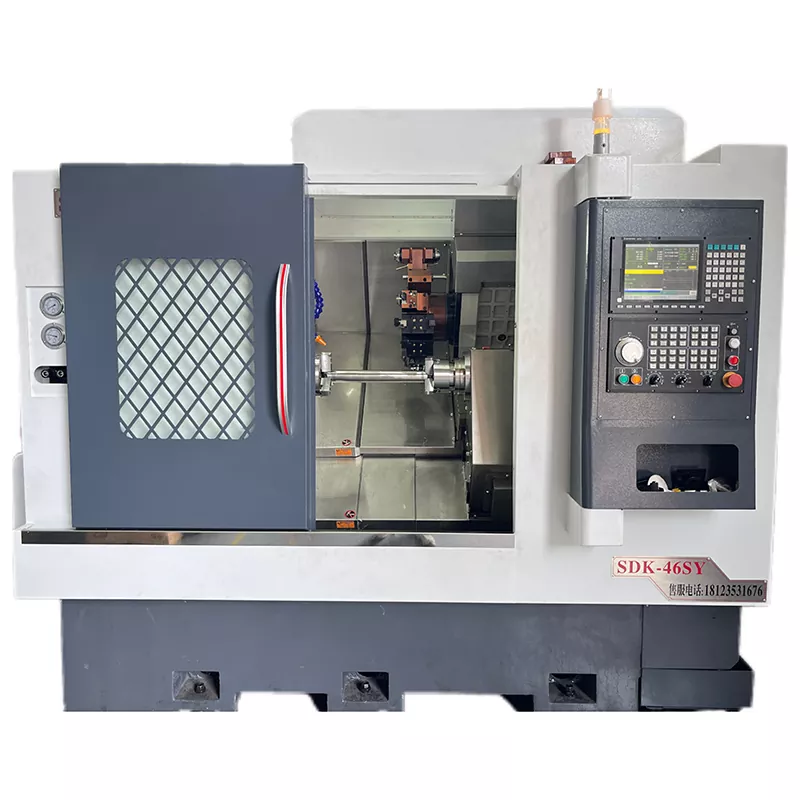

Dobbeltspindel enkelt-turret CNC-maskinverktøy

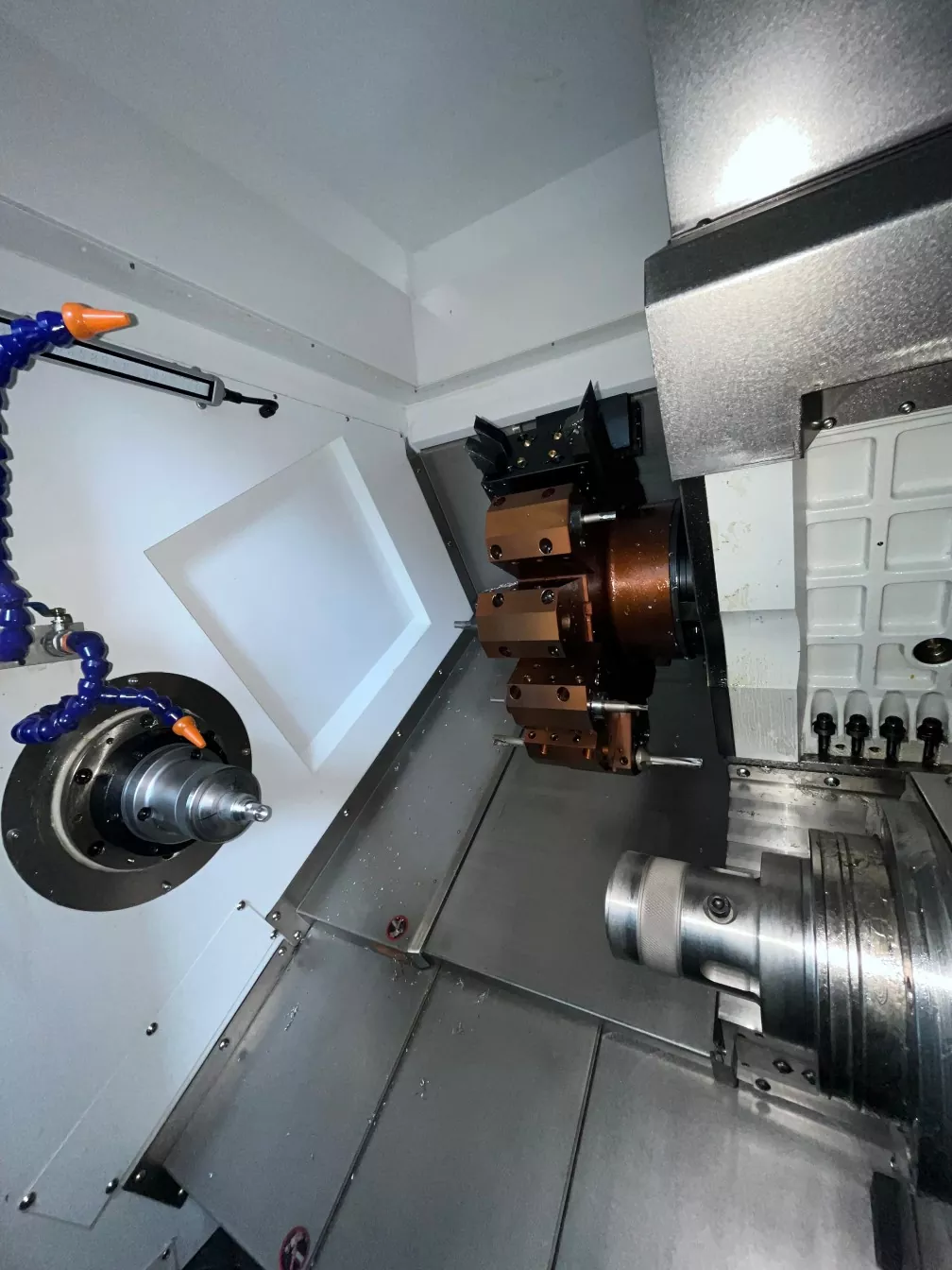

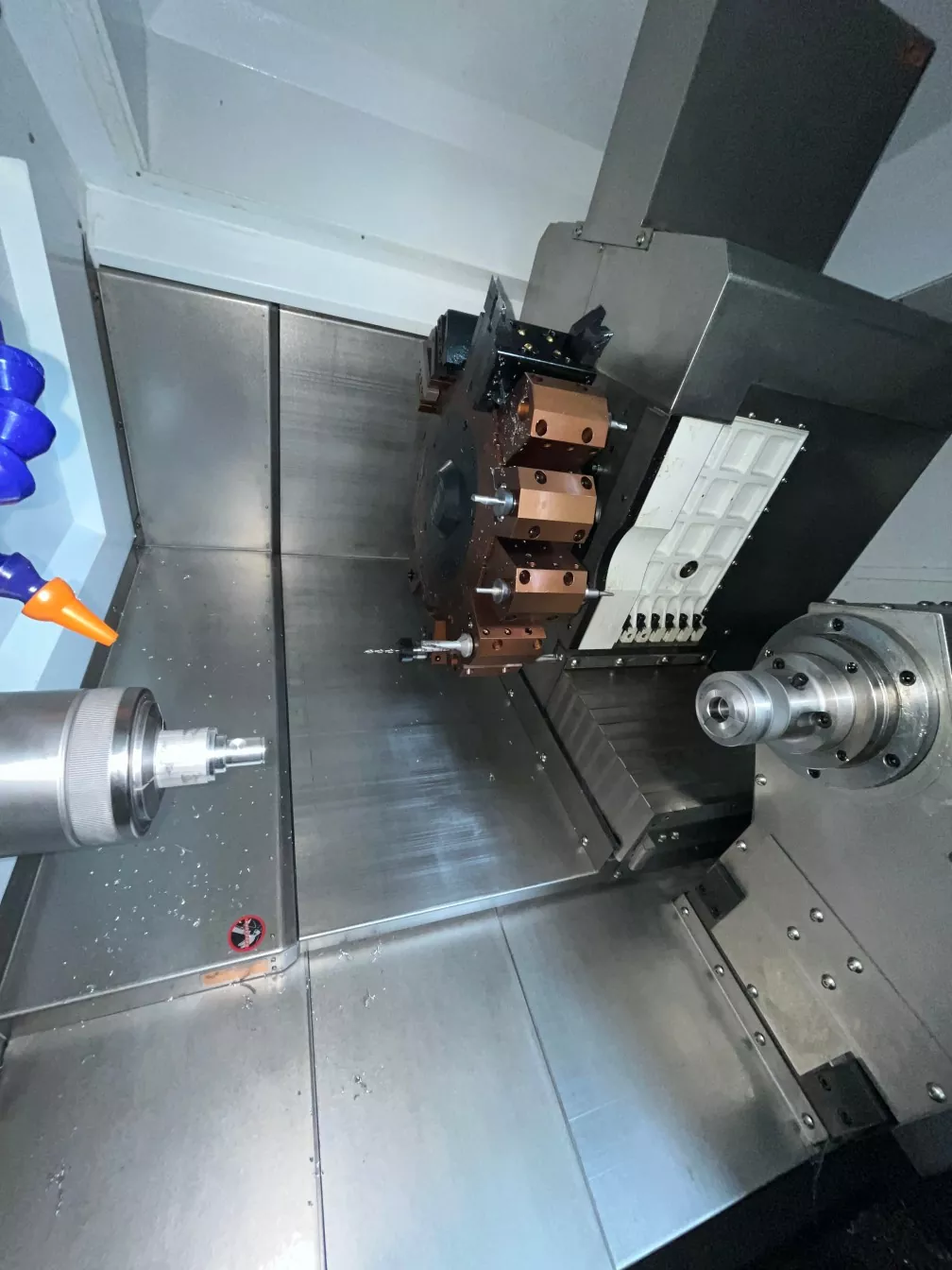

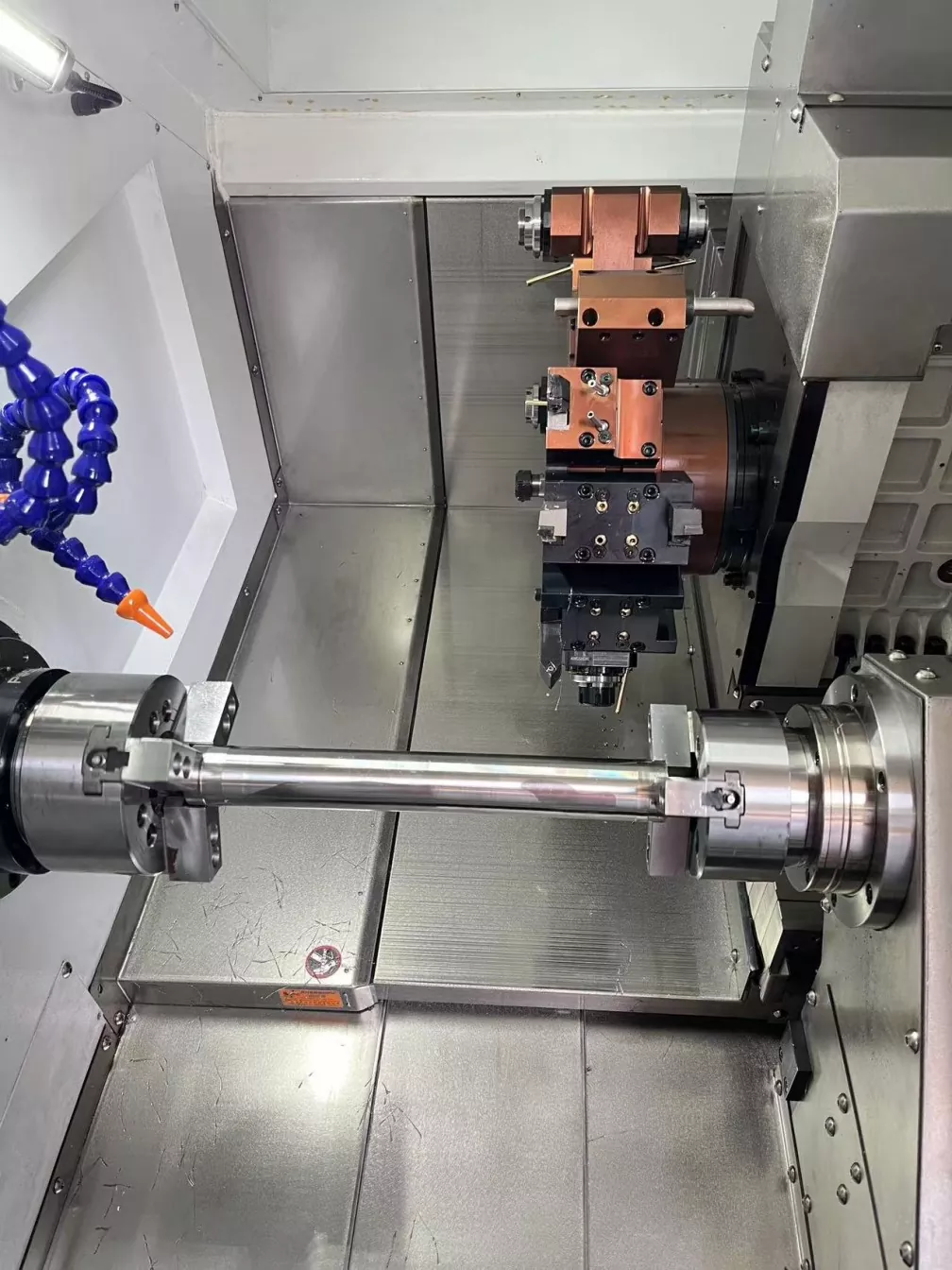

Dobbelt-spindel enkelt-turret CNC-maskinverktøy ， som navnet antyder, maskinverktøyet er utstyrt med to spindler og en tårn. Sengen på denne typen maskinverktøy er vanligvis utstyrt med en spindelramme for arbeidsstykke og et arbeidsstykke subspindelramme, samt en bevegelig tårn. Arbeidsstykkets spindelramme og arbeidsstykkesubspindelramme brukes henholdsvis til å klemme og bearbeide arbeidsstykker, mens verktøyholderen er ansvarlig for å kutte operasjoner.

Send forespørsel

produktbeskrivelse

Sammenlignet med tradisjonelle CNC-dreiebenker, har dobbeltspindel CNC-maskinverktøy med en t-turret CNC en høyere grad av automatisering. Den kan oppnå automatisert prosessering gjennom programmering, redusere manuell intervensjon og feil og forbedre prosesseringsnøyaktigheten og stabiliteten. Tårnet kan installeres på lysbildeskinnesetet med opp og ned, venstre og høyre forskyvning, for å gå til riktig posisjon i henhold til behandlingskrav. Ved å bevege tårnet kan maskinverktøyet fullføre maskinering av begge ender av arbeidsstykket, noe som forbedrer maskineringsfleksibiliteten ytterligere.

Produktparameter （Spesifikasjon）

Behandlingskapasitet	46sy
Spinn sengekroppen	Φ500
Den største diameterbehandlingen	Φ350
Maksimal prosesseringslengde	400mm
Spindel
Spindel nese	A2-5
Bar blenderåpning	Φ45
Spindelhastighet	0-4500
Hjelpe spindelmotor	A2-4 (Motor Spindel)
Bar blenderåpning	Φ36
Spindelhastighet	0-5000
Mekanisk presisjon
Gjenta posisjoneringsnøyaktighet	± 0,005
Spindelskyting	≤0,005/100mm
Spindel Taper	≤0,005/100mm
X, Z Crosshair	≤0,005/100mm
X/Z Axis hurtig bevegelseshastighet	24m/min
Aksial hjerneslag
X-akset hjerneslag	220mm
Z-aksen hjerneslag	420mm
Reise y-aksen	± 45mm/± 50mm
Motorisk kraft
Spindel (servo) og motor	7.5kw
X akse (servo) og motor	3.1kw
Z Axis (Servo) og Motor	3.1kw
Y Axis (Servo) og Motor	2.4kw
flush
flush	BMT45/55
Annen
Vekt	4200 kg
Mekaniske dimensjoner	245017502120

Produktfest og applikasjon

Dobbeltspindel enkelt-turret CNC-maskinverktøy er mye brukt i maskinering av deler i bransjer som ruller, sportsutstyr, landbruksmaskiner og bilkomponenter. Disse bransjene har høye krav til maskineringsnøyaktighet og effektivitet av deler, og dobbelt spindel enkelttårn CNC -maskinverktøy er det ideelle valget å imøtekomme disse behovene.
